الخامات المطلوبة لانشاء شبكة داخلية - LAN

هنا نعطي مثال لتنفيذ هذه الشبكة لمكان قائم بالفعل اي لانستطيع عمل مواسير مخفية بداخل الحائط:

الخامات المطلوبة:

1.  عدد من كرتين كابلات نحاسية ( علي حسب النوع المتفق مع العميل ) كات 5او كات 6 ويختلف العدد بناءا علي طول كل كابل وفي المتوسط للماكتب الصغيرة يكون الطول للكابل الواحد حوالي 50 متر طولي ( كل كرتونة تحتوي علي 305 متر او 1000 قدم وفي بعض الحيان يكون الكابل ملفوف علي بكرة بطول من 500 متر الي 1000متر ) .

2. فلكسبل حراري( مواسير لينة) لوضعه داخل الفتاحات ( الشنيش) لمرور الكابلات من مكان الي اخر خلال الحائط.
3. منظم كابلات يوركب داخل الراك.

4. راك ( دولاب ) وهنا شبكة صغيرة نحتاج الي راك يتراوح من 7 يو الي 12 يو.

5. طقم مسامير لتثبيت الراك ( اربعة مسامير 12 مم مع  الخوابير حديدية تسمي اكمن ).

6. بتش بنل ( لوحة تجميع الكابلات النحاسية ) وتحتوي علي 24 موديل ( لقمة )

7. مساميو نوع سن صاج بطول 3.5 سم 6 مم لتثبيت الكت ف الحائط.

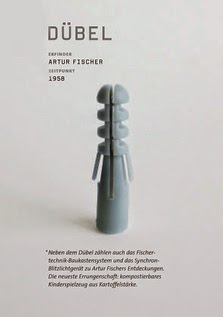

8. فيشر ( خوابير) بنفس قياس المسمار 6مم او 8 مم في الاحجام الكبيرة .

9. ورد للمسامير ( حلقة معدنية لزيادة التثبيت والمحافظة علي الدكت من الانكسار تحت ضغط راس المسمار).

10. وجه المخرج ( مربع او مستطيل ) ويوجد ايضا نوع بفتحة واحدة و فتحتين.




11. انبوبة سيلكون شفاف لتغطية اي فتحات في الدكتات.

12. بتش كورد 1متر للتوصيل داخل الراك.

13. بتش كورد 3 متر للتوصيل بين المخارج و الاجهزة.

14. جبس واسمنت ابيض لسد الفتحات ( الشنيش ) بعد تركيب الفلسكبل.



15.

16. موديل مع العلبة المناسبة ( مربعة او مستطيلة ) .

17. المجاري ( دكتات Duct ) و هي المسارات المستخدمة في نقل الكابلات من اماكن المخارج الي مكان راك التجميع وهذه الدكتات لها مقاسات مشهورة بابعاد كلاتي:

















2.5 سم   2.5 سم ومن الممكن يحمل حتي 4 كابلات.

         2.5 سم  4.0 سم ومن الممكن ان يتحمل حتي 10 كابلات.

         4 سم 4.0 سم ويحمل حتي 16 كابل.

كما يوجد مقاسات اكبر من ذلك بكثير ولكننا هنا لا نحتاج اليها و يوجد ايضا انواع يكون في الجاري مقسوم الي جزئين لحمل الكهرباء و كابلات الداتا معا.

يسمح بنشره ونقله مع ذكر المصدر

في حالة قراتك للموضوع برجاءلا تبخل علي بتعليق او ابداء الاعجاب ان اعجبك

بالتوفيق

م مصطفى شعبان
